相序控制器
更新日期：1970年01月01日 操作：返回列表
產品名稱：相序控制器
產品型號：
所屬分類：上海自一船用儀表廠
概要：
 產品編號：
|
25 | |
|
產品類型：
|
Q系列電量、非電量測量指示儀表系列 | |
|
產品名稱：
|
相序控制器 | |
|
產品精度：
|
/ | |
|
|
||
產品簡介
特性：
用于三相電網的相序自動控制
環境溫度
環境溫度：-25℃ to +55℃
外殼防護：IP42/52
耐振動：0.7g
工作電壓（相-相）：380Vac±20% 440Vac±10%
頻率：50….60Hz
電源消耗：≤4VA
|
產品分類
產品型號 |
外形尺寸（A×B×C） |
開孔尺寸（mm） |
重量（kg） |
Q96-PSC |
96×96×140 |
92+0.5×92+0.5 |
0.8 |
Q72- PSC |
72×72×120 |
68+0.5×68+0.5 |
0.8 |

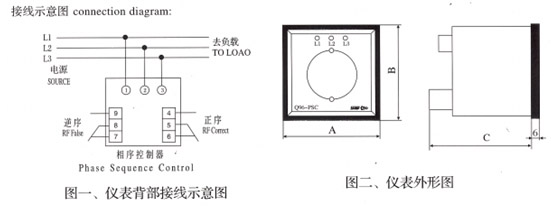

接線示意圖
使用說明
1． 用戶在使用本產品時，應按照圖一所示正確接線；
2． 當接入相線為正序時，批示燈亮點按順時針旋轉，同時正序繼電器延時吸合；反之，則指示燈亮點按逆時針旋轉，同時逆序繼電器延時吸合；兩繼電器有電氣連鎖。
3． 當接通電源后，各相所對應的指示燈點亮；如有缺相對對應此相的指示燈會熄滅，且指示燈亮點停止旋轉，同時原吸合繼電器延時釋放，從而使兩繼電器都處于釋放狀態。
